Автоматическая обертка поддонов начального уровня

Автоматическая обмотка поддонов поворотного стола имеет автоматический зажим пленки и режущий блок на поворотном столе. Пульт дистанционного управления доступен для лучшей автоматизации.

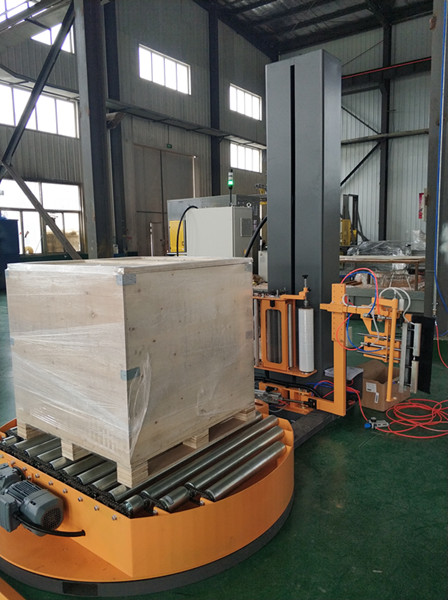

Автоматическая обмотка поворотного стола может быть спроектирована с плоским поворотным столом или поворотным столом с моторизованными роликами. Полная обертка и нарезка пленки завершается автоматически.

Основной параметр

Размер загрузки поддона (мм): 500-1100 мм (L) * 500-1100 мм (W) * 400-2400 мм (H)

Диаметр поворотного стола: 1650 мм

Высота башни: 2700 мм

Скорость поворотного стола: 3-12 оборотов в минуту (регулируемый, плавный запуск и остановка)

Подшипник: Макс 2000kgs

Вес машины: 750 кг

Питание: 220 В, 50 Гц, 1 фаза (доступно)

Часть структуры:  Башня + Поворотный стол + Тележка пленки + Автоматическая система резки хвоста пленки

Объем поставки:

Башня

Высота: 2700мм.

Мотор каретного подъемника: китайская марка.

Шарнирная башня для удобства в обращении

Тележка с пленкой

Пленочная карета на фасаде башни

Механизированная каретка из предварительной стретч-пленки 1:3.5, мотор: китайская марка; Мощность двигателя: 0,35 кВт

Привод подъема тележки: цепное вождение, хорошая устойчивость и высокая надежность

Приводной редуктор: червячный редуктор

Тележка пленки открытого типа, очень легко заменяет рулон пленки.

Стретч-пленка: Толщина пленки: 25 мкм; Ширина пленки: 500 мм; Внутренний диаметр: 76 мм; Наружный диаметр: 240 мм.

Ропинговое устройство на пленочной тележке для изготовления веревки со дна пленки.

Поворотный круг

Диаметр: 1650 мм, толщина пластины: 10 мм;

Высота поворотного стола: 78 мм от пола;

Двигатель разрыва: китайский бренд, 0,37 кВт

Задние и передние вставки для вилочных погрузчиков

Устройство         доставки пленки

Когда стрейч-обертывание закончится, пленка будет разрезана и зажата автоматически

Электрический нагревательный провод для резки пленки, а пленочная головка заворачивается в поддон перед нарезкой.

После разрезания пленки стеклоочиститель уплотняет пленку на поддоне

Система управления

Schneider PLC, сенсорная панель управления и инвертор. Электрическая панель внутри башни

Проволока разрезает пленку автоматически после завершения упаковки, а пленочная головка зажимается челюстями для следующей обмотки

Обмотка поддонов от 100 мм над поворотным столом, облицовка пленкой перед финишной обмоткой для укрепления на нижней обмотке

Регулировка натяжения пленки

Каретка вверх/вниз скорость регулируется

Световая сигнализация башни безопасности
