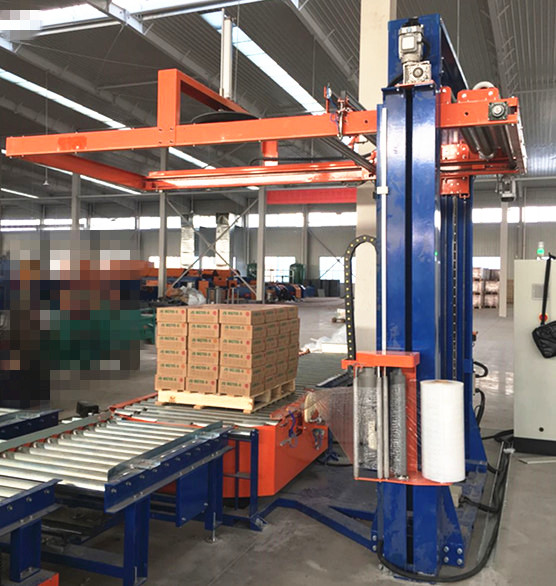

Дозатор верхнего листа с обмотчиком поддонов с поворотным столом
Поворотная обмотка поддонов с дозатором листов для нанесения верхнего листа на поддон. Поддон обернут с 5 сторон для лучшей водонепроницаемости и пыленепроницаемости. Обертка с верхним листовым диспенсером является отличным выбором для паллетных грузов, которые нуждаются в длительном хранении или транспортировке на большие расстояния.
Интегрированная система упаковки поддонов состоит из поворотной обмотки поддонов и дозатора листов для нанесения верхнего листа на поддон. Поддон обернут с 5 сторон для лучшей водонепроницаемости и пыленепроницаемости. Обертка с верхним листовым диспенсером является отличным выбором для паллетных грузов, которые нуждаются в длительном хранении или транспортировке на большие расстояния.
Листовой дозатор может вставлять лист пленки внутрь слоев при укладке на паллеты. Для лучшей защиты паллетных грузов.
Технологические данные:
Максимальный размер нагрузки (мм) |
1200 (Д)×1100(Ш)×1600(В)мм |
Эффективность упаковки |
20-40 нагрузок/час |
Скорость вращения поворотного стола |
3-12об/мин |
Высота поворотного стола |
500мм от пола |
Электропитание |
380В 50ГЦ 3фаз |
Максимальная грузоподъемность |
2000кг |
Требование к упаковке |
высота дна обмотки (старт/финиш) может регулироваться от 90 мм |
Рабочая атмосфера |
В помещении, нормальная температура |
Поворотный круг |
Диаметр: 1800 мм |
Упаковочный материал
Полезность:
Сжатый воздух
Давление: 0,5-0,6 МПа
Точка росы: +2-+10°C (7 бар, +2-+10°C)
Расход воздуха: 1000 мл/мин
Объем поставки
Вращающийся поворотный стол 1set
Диаметр поворотного стола: 2000 мм
Высота поворотного стола: 500 мм от пола
Диаметр ролика: 76 мм * 3 мм, оцинкованный
Центральное расстояние между роликами: 119 мм (расстояние между роликами: 30 мм)
Привод подшипника нарастания
Тележка для пленки 1 комплект
Пленочная тележка с открытыми дверями, предварительно растягивающаяся до 250% (от 1 м до 3,5 м)
Привод подъема тележки: цепное вождение, хорошая устойчивость и высокая надежность
Приводной редуктор: червячный редуктор
Пленочная тележка с открытыми дверями
Тележка пленки и двигатель доставки пленки: марка SEW; мощность: 0.37кВт
Устройство для подачи и резки пленки 1set
Когда стрейч-обертывание закончится, пленка будет разрезана и зажата автоматически.
Горячеплавая режущая проволока для резки пленки, а хвост пленки будет приварен к поддону, чтобы он плотно прилип к поддону, без пленочного хвоста после сварки.
Пневматический компонент: марка FESTO
FM-1800 верхний лист дозатора 1set
Длина верхнего листа: регулируется в соответствии с поддоном (1165 мм + 2 * 300 мм)
Автоматическая резка пленки лезвием ножа с пневматическим приводом
Ширина рулона пленки: макс. 1800 мм
Наружный диаметр рулона пленки : 260 мм
Внутренний диаметр рулона пленки : 76,2 мм
Длина верхнего листа : 1100-1800 мм (макс.) регулируемая
Рулон пленки размещается над цепным конвейером, чтобы быть спроектированным как можно ниже для более легкой загрузки пленки
Двигатель: SEW; Мощность: двигатель подачи пленки 0,4 кВт; двигатель рамы подачи пленки 1,1 кВт.
Система управления 1set
Система управления ПЛК с сенсорным экраном, доступно 8 наборов настроек параметров
Вырезать пленку автоматически после завершения упаковки
Регулировка натяжения пленки; Каретка вверх/вниз скорость регулируется
Световая сигнализация башни безопасности
Кнопка E-Stop, реле, запираемый переключатель ON/OFF в комплекте для отключения любой формы энергии
Добавьте переключатель селектора обертывания/отсутствия обмотки на шкаф для обхода поддонов.
